■ボルトの分解

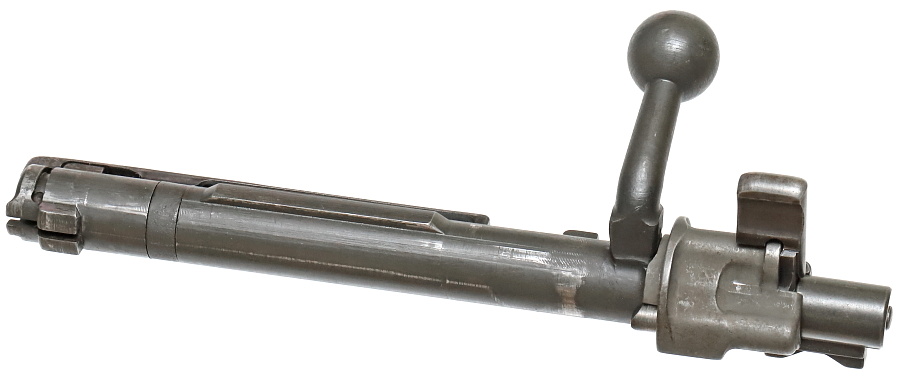

安全装置レバーを「上」位置にし、Kar98kのレシーバーからボルトを引き抜く。

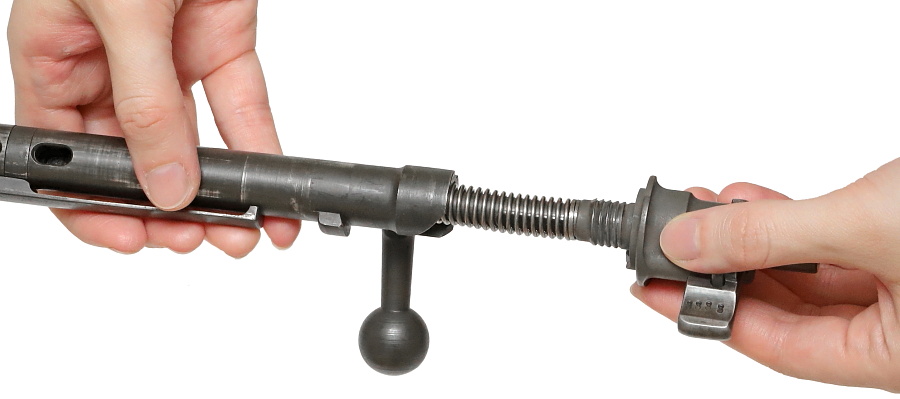

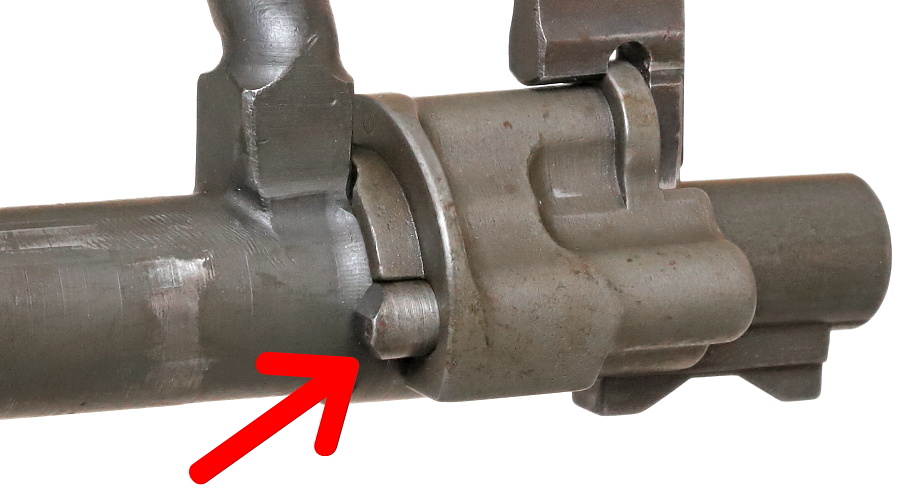

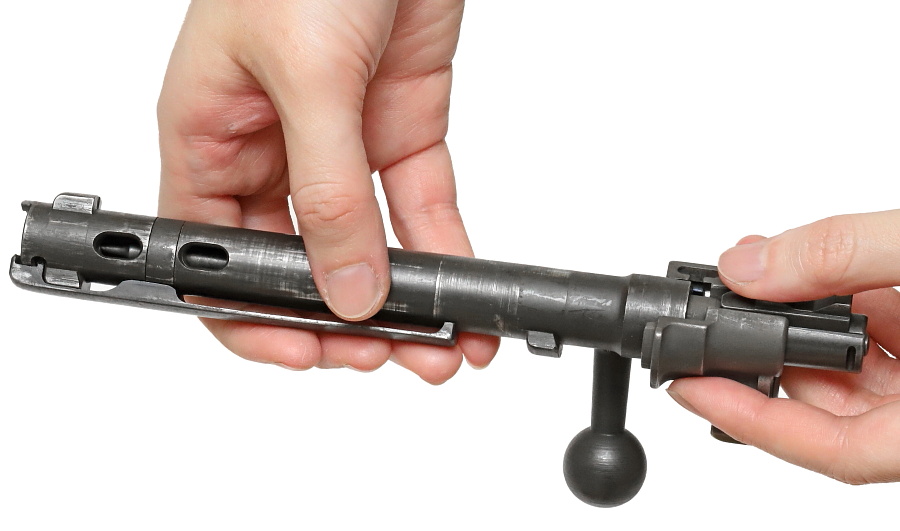

ボルトスリーブ・プランジャー(赤矢印)を少し押し込み、ボルトスリーブを左に回転させる。

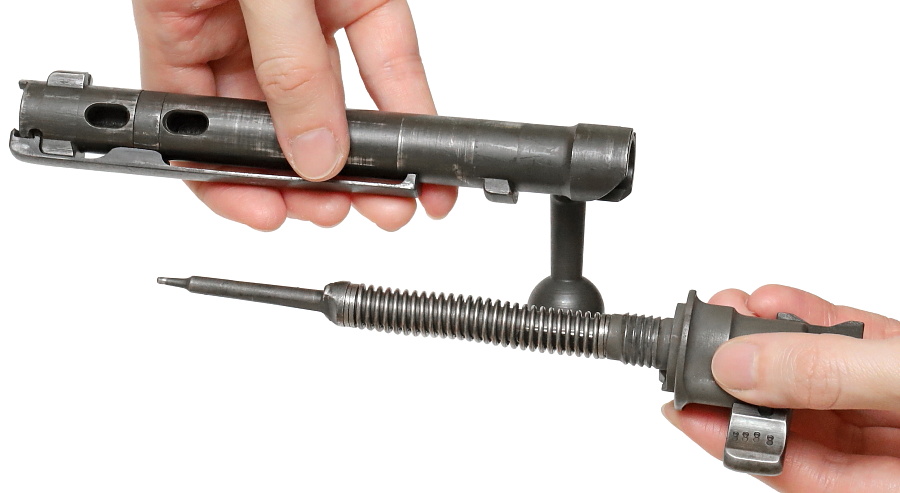

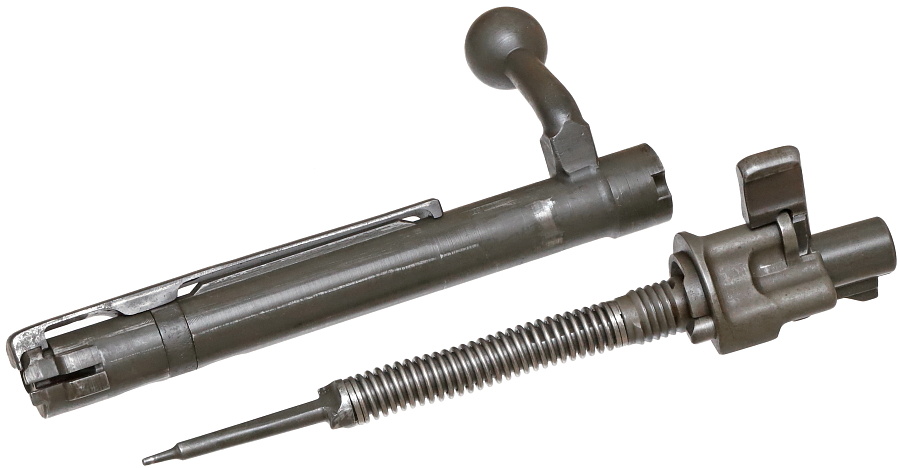

ネジの結合部が外れ撃針・ボルトスリーブとボルト本体が分離する。

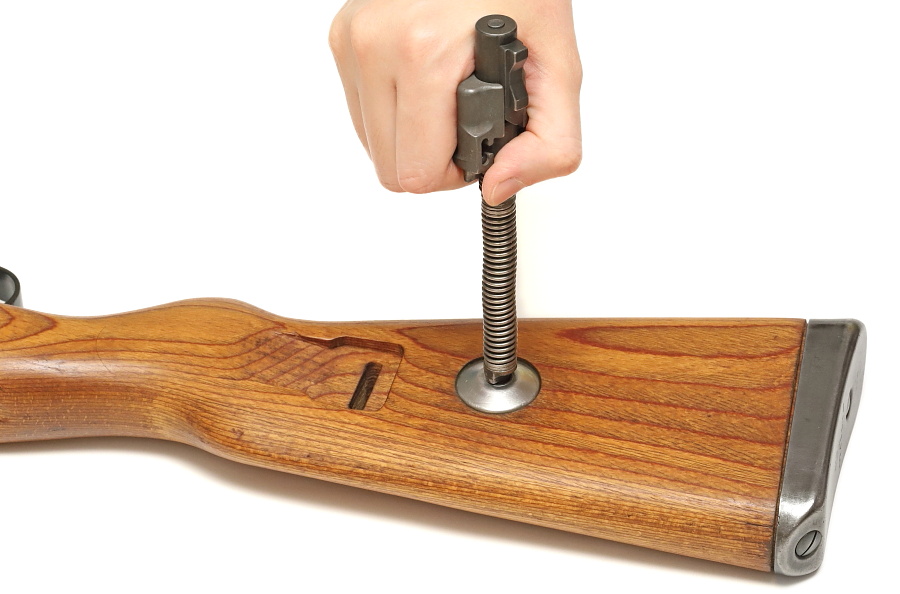

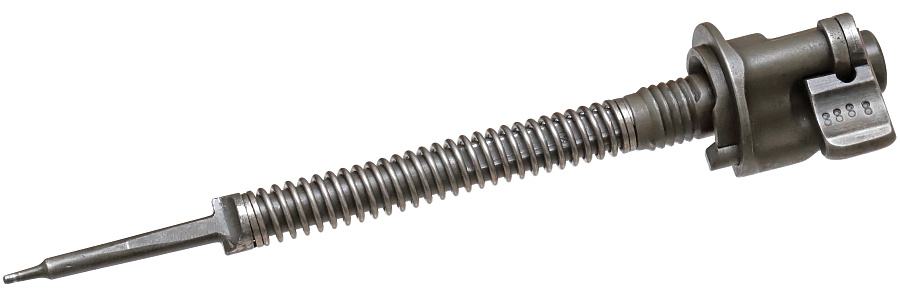

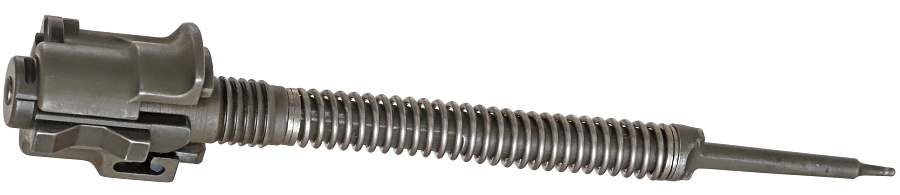

内蔵スプリングが強いため撃針の取り外しには木製ストックに設けられた分解用の金具を利用。撃針を金具に差し込む。

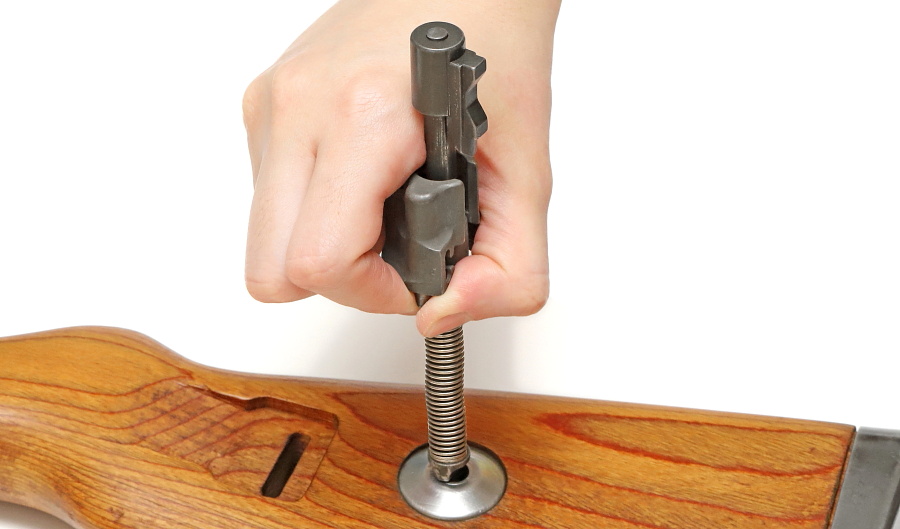

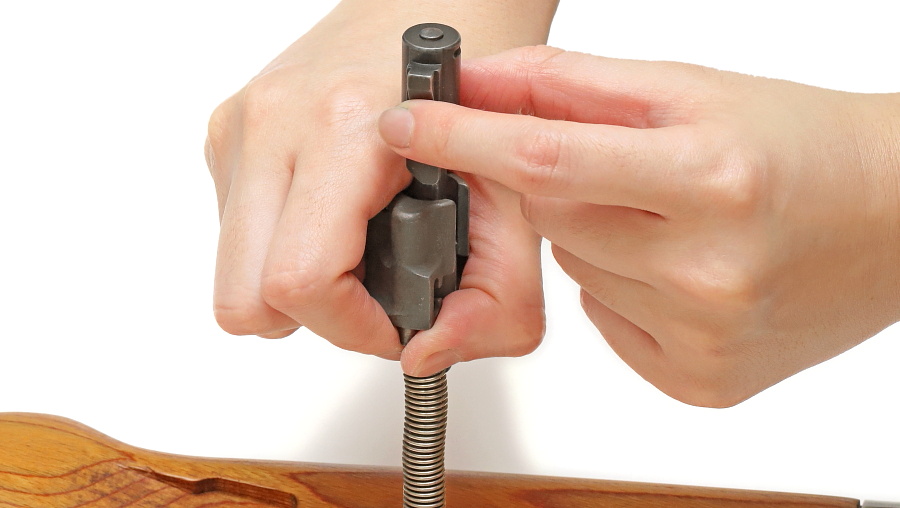

ボルトスリーブだけを上から強く押し込む。

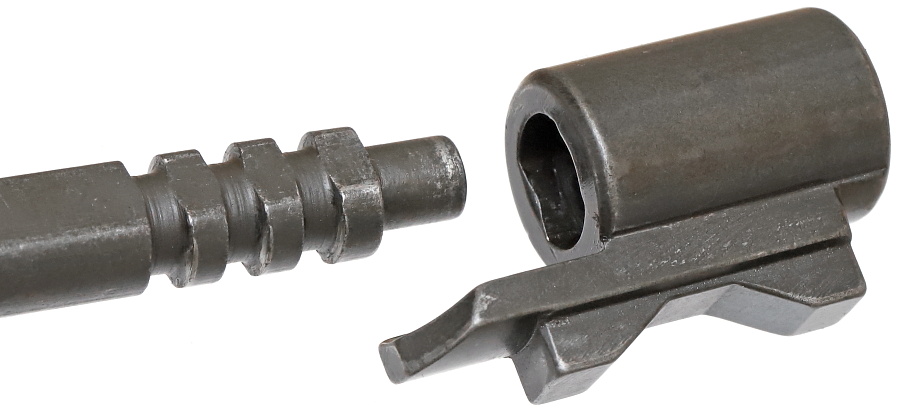

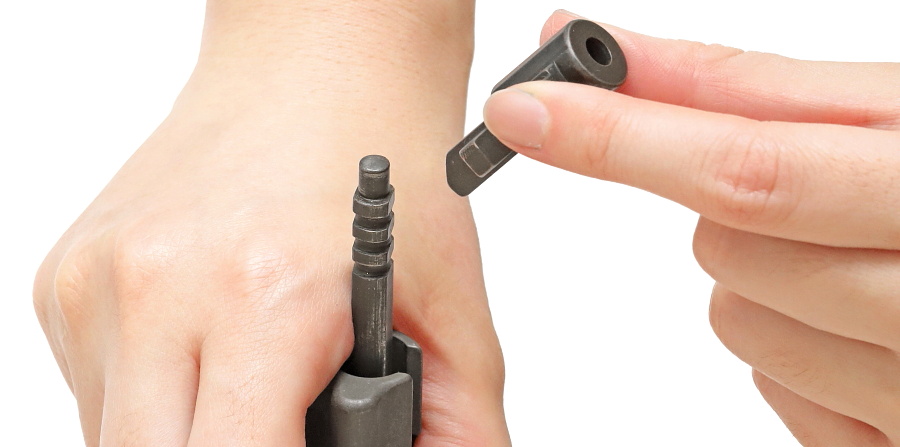

ボルトスリーブが下がった状態でコッキングピースを90度回転させると撃針からコッキングピースが分離する。

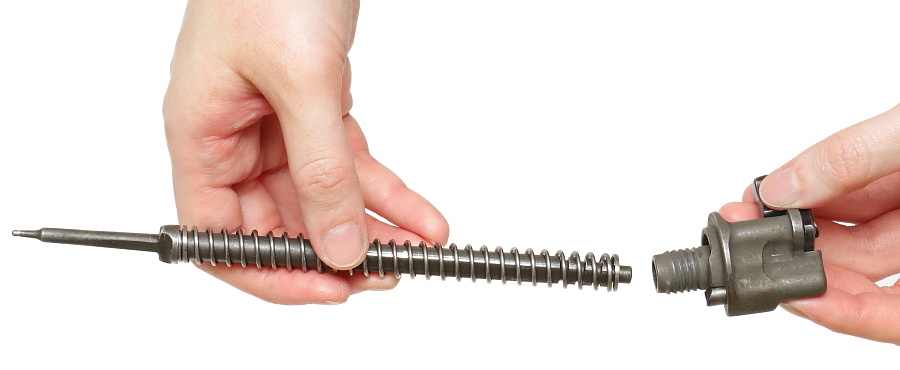

撃針からボルトスリーブが外れる。

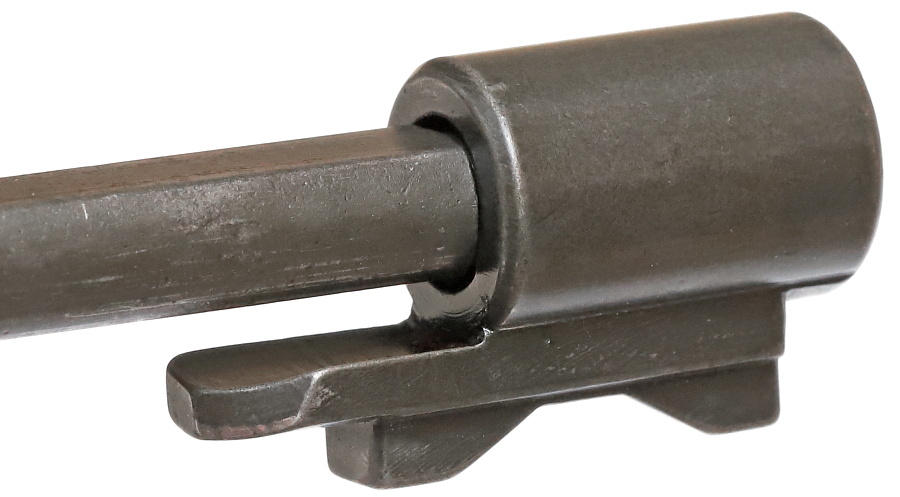

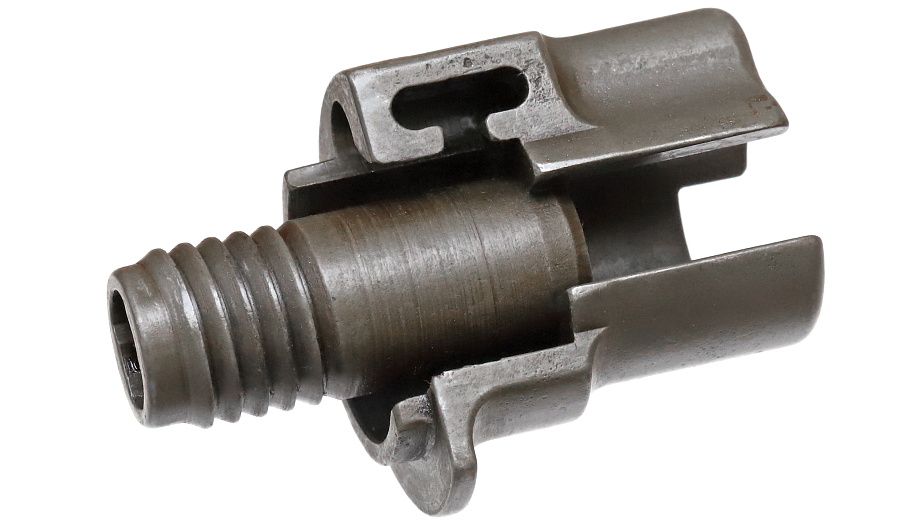

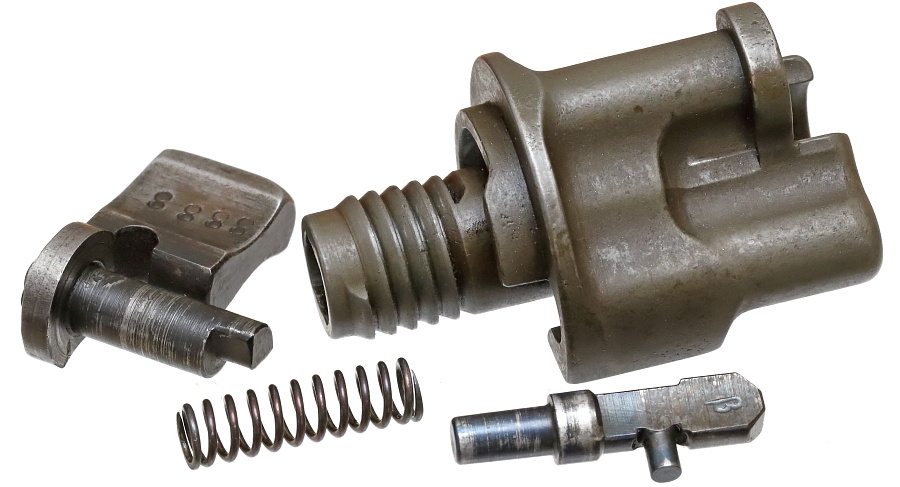

ボルトスリーブは4つの部品に分解できる。手前の部品はボルト後退位置でボルトスリーブの回転を防ぐボルトスリーブ・プランジャー。

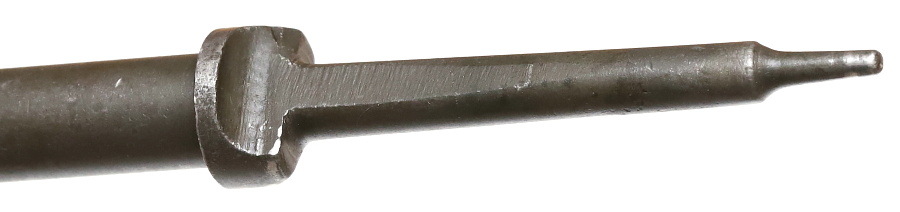

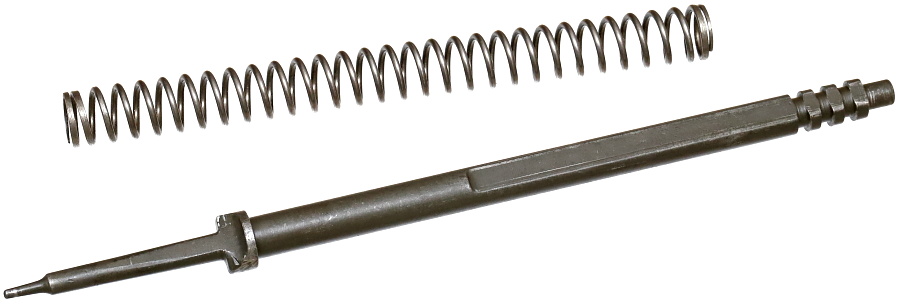

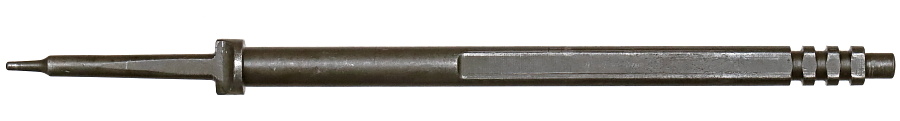

ファイアリングピンは単純な丸棒形状ではなく、複雑な面取り加工が施されている。

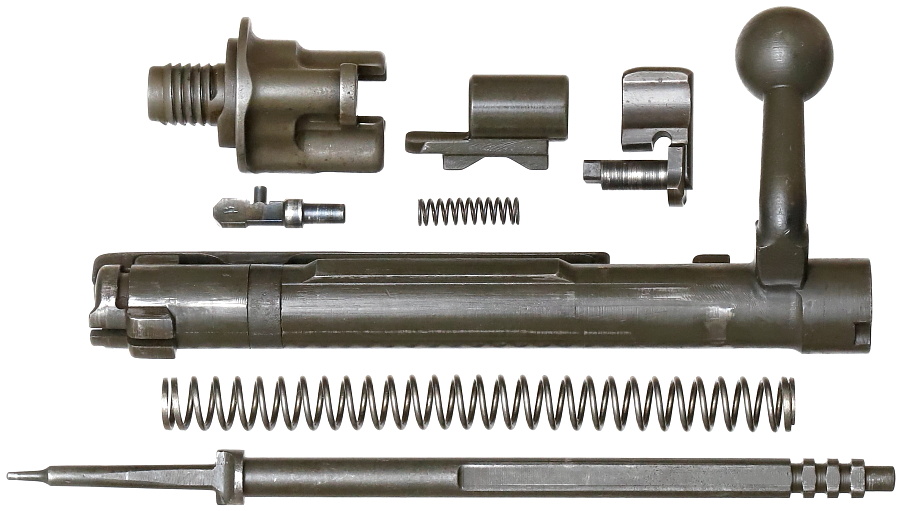

分解されたボルト。エキストラクターを取り外せば完全分解となる。部品点数は10点。
