■Sマイン 敷設 / 作動機構

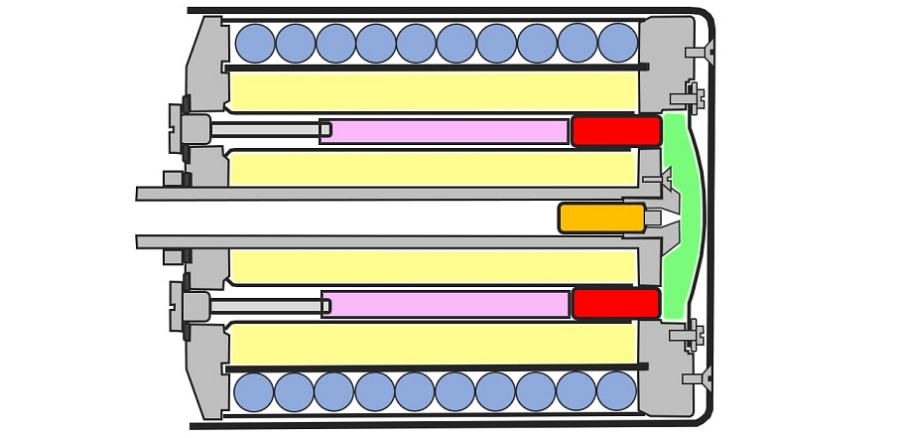

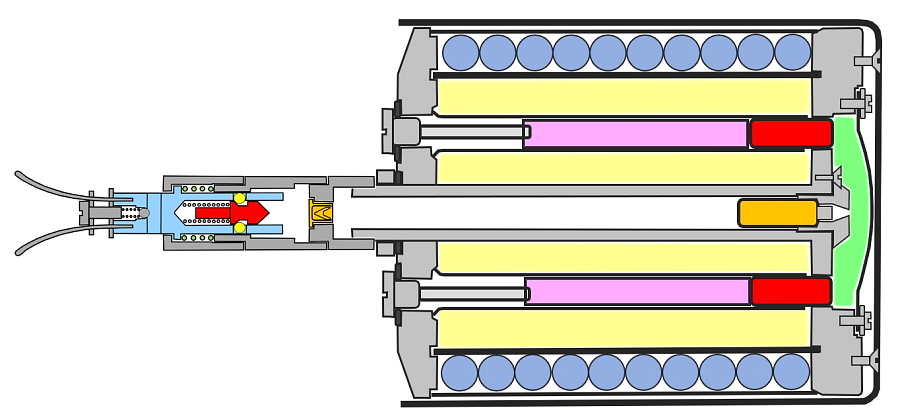

Sマインの断面図(図は横向きになっており左側がSマイン上部)。
黄色:TNT火薬  緑:打ち上げ用黒色火薬  オレンジ:4.5秒遅延式信管  赤:TNT点火用遅延式信管  ピンク:TNT点火薬  青:鉄球

※図では鉄球の列が10段で描かれているが、実際には重なった鉄球が千鳥配置となるため12段となるのが正解。




こちらはマニュアルに掲載された断面イラスト。




Sマインの敷設、感圧式信管 S.Mi.Z.35 を装着した各部の作動について順を追って説明する。

【Sマインの敷設】
Sマインは敷設後に地雷を除去する必要が生じることを避けるため、一時的な防御用途などでの使用や前線部隊の兵士が安易に敷設することを禁止している。Sマインの使用を決定する権限は師団長を含む部隊指揮官に与えられており、その使用によって自軍部隊の戦闘行動を妨げてはならなかった。したがってSマインによる地雷障害は主に撤退時、主戦闘線の防護、戦闘前哨の防護で使用され、いずれの場合も正確な地雷配置図を作成することが条件とされていた。

【TNT点火薬の挿入】
ピンクで示したTNT点火薬は運搬時の爆発事故を防止するため、未装着の状態で前線へ届けられる。TNT点火薬は木製の信管・点火薬収納箱(Sマイン35 9個用)に入っており、TNT点火薬を挿入する際にはSマイン上部の3本のねじをドライバーまたはT.Mi.Z.35用(対戦車地雷用信管)の締付けキーを用いて取り外し、TNT点火薬の開口部を下向きにして、3本それぞれを挿入する。これにより遅延式信管からの点火炎がTNT点火薬に伝わる。

その後、3本のネジを再びねじ込んでしっかりと締め付ける。この時にねじに付くシーリング材は内部への水分侵入を防ぐため、新品に交換(信管・点火薬収納箱に同梱)する。旧型の信管・点火薬収納箱で交換用のシーリング材が無い場合はねじを半分ほどねじ込んだ状態にして、ケーブルワックス、パラフィン(冬季のみ使用可能)、常温接着剤/冷間接着剤のいずれかを用いて密閉する。これらの材料もない場合には丸めた絶縁テープ片をリング状に挟み込み、完全に密閉する。


【地中への敷設】
地表面に対して垂直に、Sマインの外周に相当する大きさで深さ20cmの穴を掘る。荷重が加わった際にSマインが沈み込んだり傾くことを防ぐ、また、真上へに打ちあがるよう穴の底は十分に突き固める。地面が柔らかい場合には、板片または石などを用いて約20×20cmの下敷きを設ける。信管を取り付けたSマインを穴の中に入れ、周囲に残った空間を土で埋め手で押し固める。

設置後は土、苔、落ち葉などで偽装してもよいが、S.Mi.Z.35は非常に感度が高いため、信管に余計な荷重が掛からないよう注意する必要があった。また、地雷本体は地上へ跳躍してから炸裂する構造であるため、周囲の土や凍結した地面が跳躍を妨げないよう注意する。特に積雪が深い場合や、設置後に地面が凍結した場合には正常に作動しない可能性がある。

ワイヤー地雷として使用する場合には、Sマイン上部に接続部品を取り付け、そこへZ.Z.35引張式信管を装着する。信管から伸ばした作動用ワイヤーに兵士が触れたり踏み掛けたりすることで信管が作動する。ワイヤーを引いた際に地雷本体が動かないよう、地雷は杭などを用いて固定する。

【信管の安全装置解除】
Sマインを地面に敷設したら、最後に信管の安全ピンを抜く。この作業は万が一の誤爆被害を防止するため、ひもを使用して遠隔解除を行う。手順は次の通り。
1. 信管安全ピンのリングに安全解除ひもを通して結ぶ。安全解除ひもは信管の収納箱に同梱されている
2. 安全解除ひもを引く方向を考慮(一般的には敵とは反対側の方向)してSマインを敷設する。
3. 複数のSマインを敷設する場合、ひもを全て同一方向に揃える。
4. ひもの端に砂や石を重しとして置き、押さえる。※ひもが風などで流れないようにする
5. 安全ピンから安全ナットを取り外す。
6. Sマインから一定の距離を取り、地表面と平行になるよう安全解除ひもを強く引く。
7. 安全解除ひも、安全ピン、安全ナットは捨てずに回収し保管する。※地雷を撤去する場合に備え

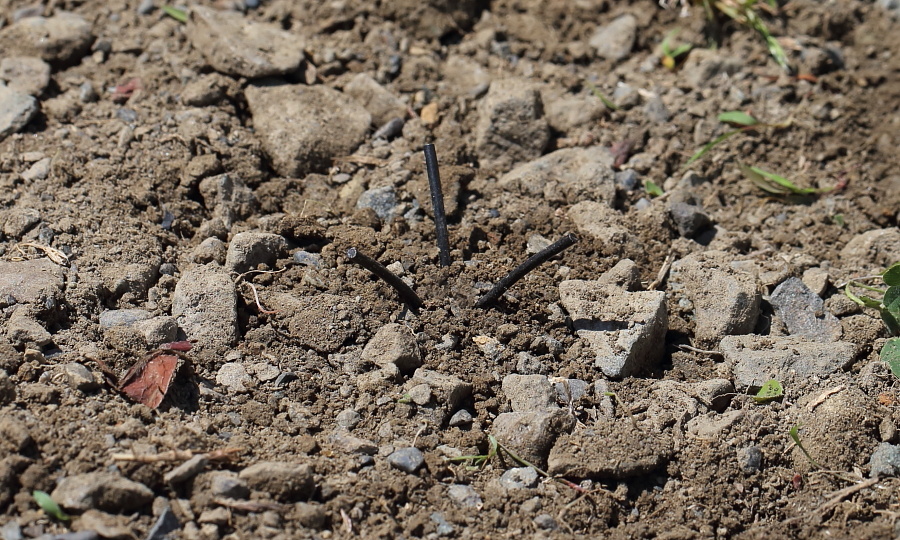

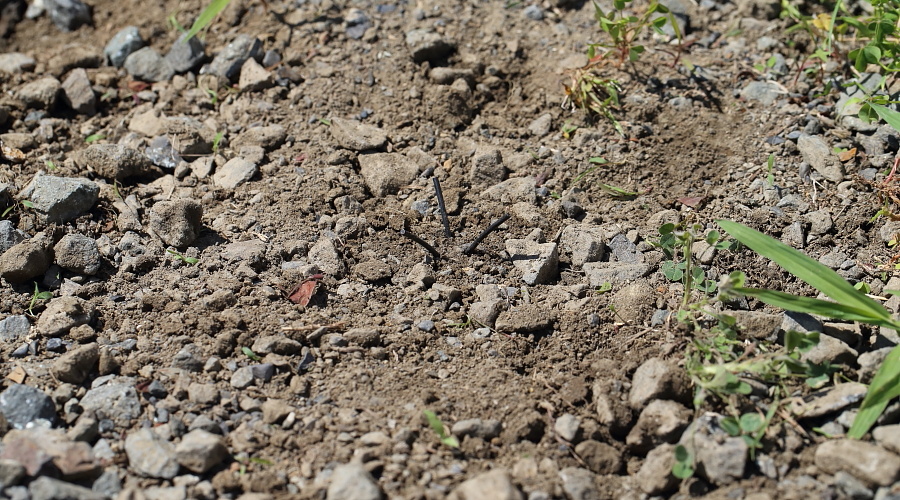

埋設されたSマイン。S.Mi.Z.35の3本の圧力ピンは地面から約2.5cm突出させる(信管本体筒の上面が地表面と同じ高さになるようにする)。小さな3本の突起だけが出ており、十分に警戒しながら歩かないと発見は難しい。雑草などで隠れていれば発見はさらに困難となる。

圧力ピンは2.5kg程の荷重で作動し、1本だけが押されても作動する。横方向からの荷重では作動せず、砲撃に対しても鈍感。既定の間隔を守って複数のSマインを敷設した場合、隣の起爆が伝播して爆発することはない。

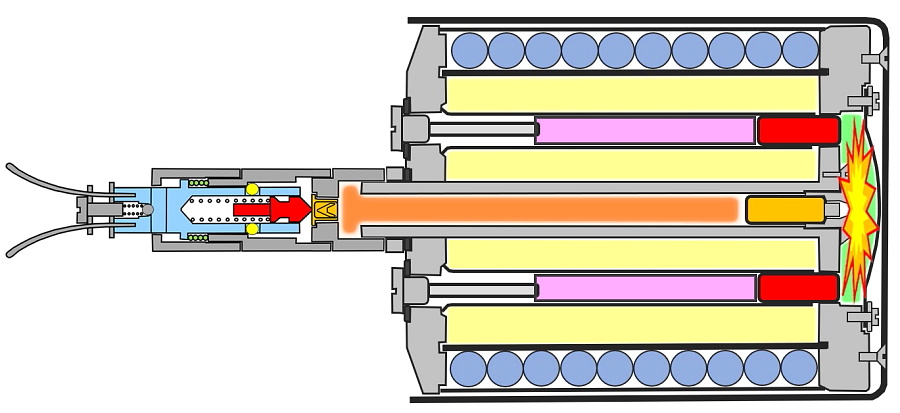

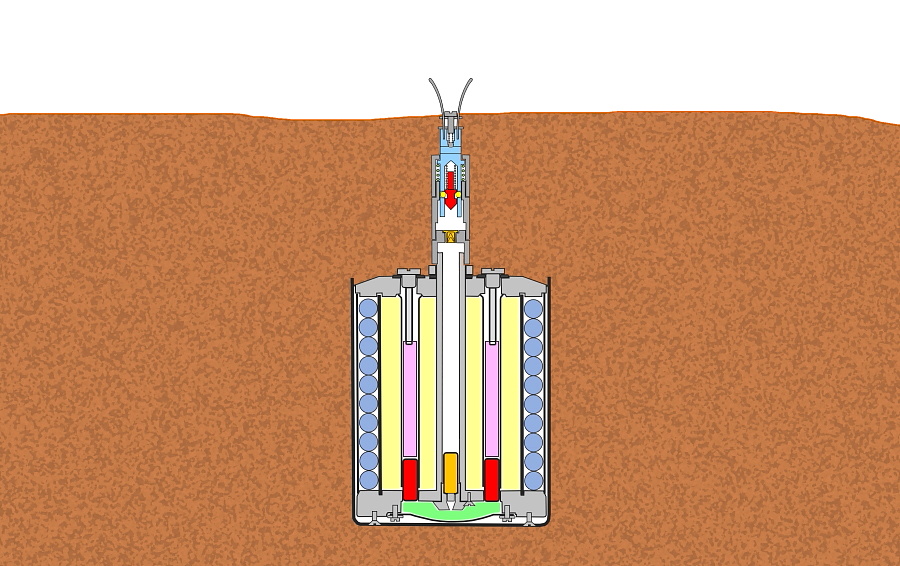

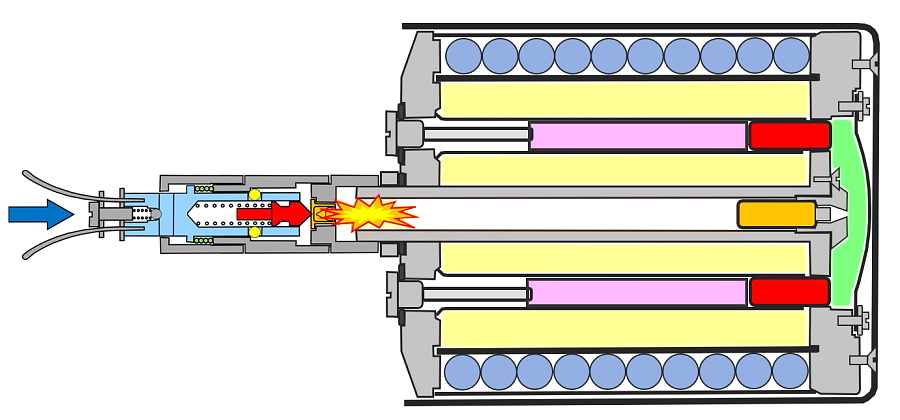

敵兵が信管上部を踏み、感圧式信管が起爆。この爆発によって中央筒の下部にある4.5秒遅延式信管が作動。

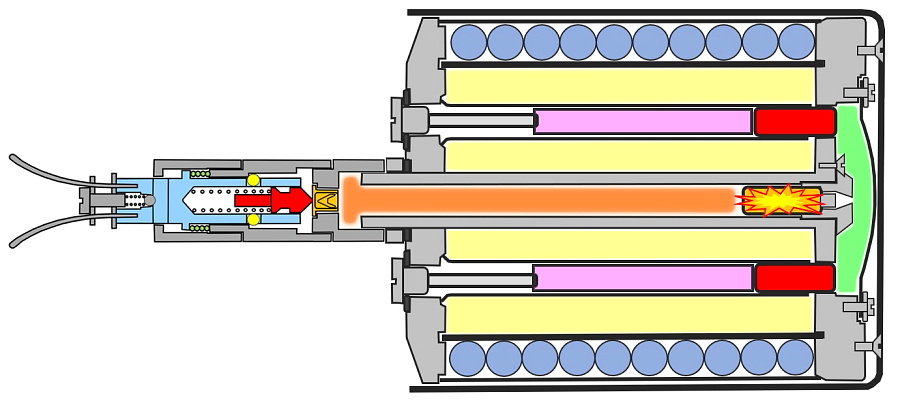

信管を敵兵が踏み込んでから4.5秒後、底部の黒色火薬が点火。

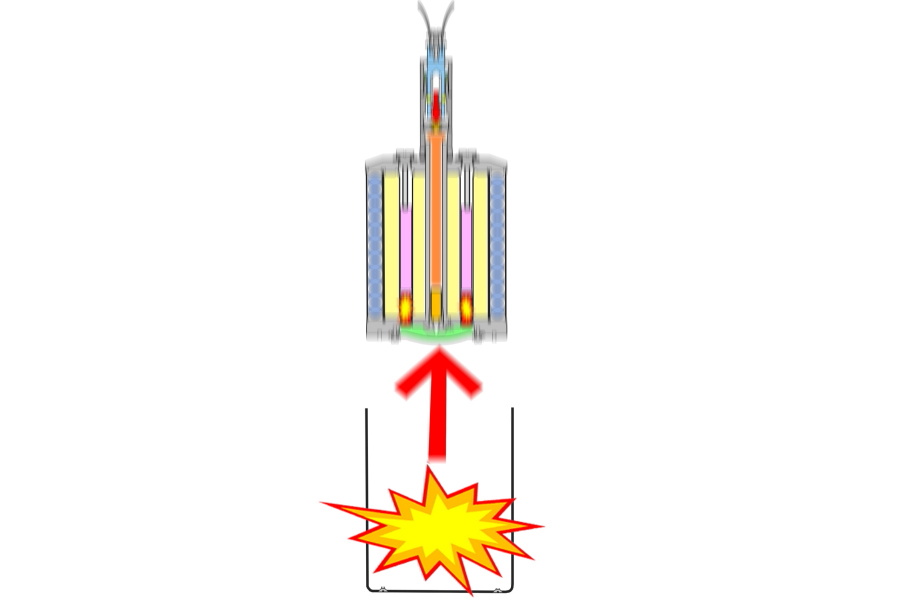

黒色火薬の爆発によって、Sマインのケースから中身が打ち上げられる。これと同時にTNT火薬へ点火させる3本の遅延式信管も点火。

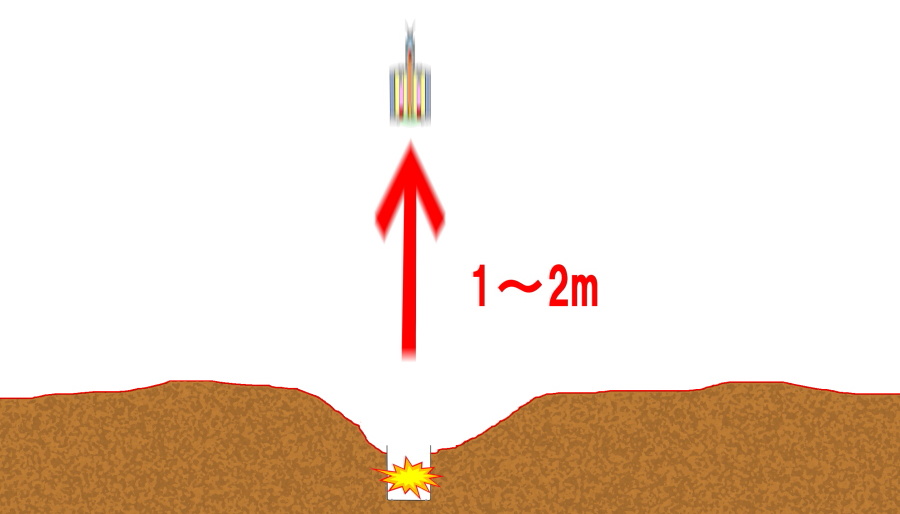

Sマイン本体は空中に0.7~1.5mほどの高さまで飛び上がり、ケースはそのまま地面に残される。遅延式信管の作動によってSマインが十分な高さに達するまでTNT火薬は爆発しない。

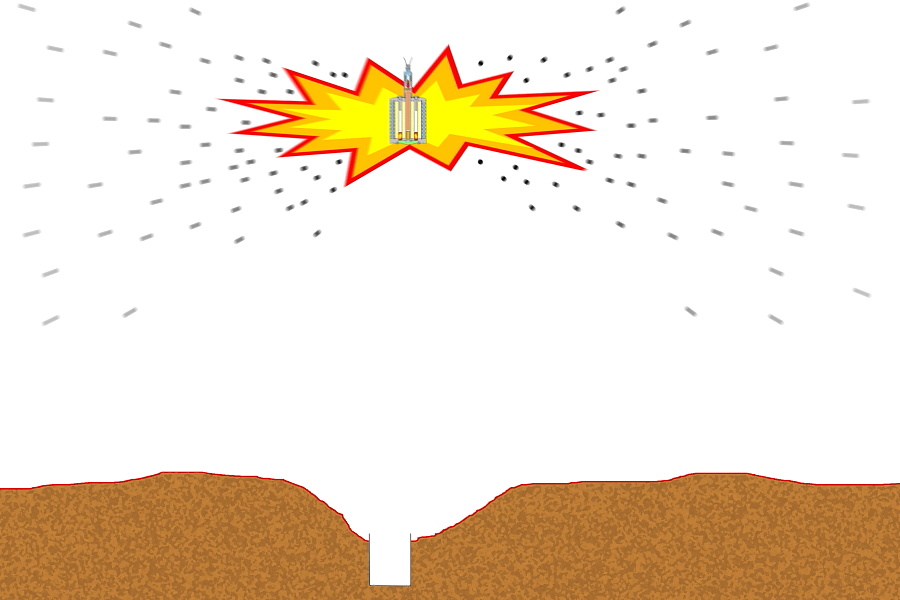

TNT火薬が点火し空中で爆発。内蔵する300個以上の鉄球・鉄片と本体の破片が飛び散り、周囲の人員を一掃する。半径20m以内では致命的な効果を及ぼし、100mまで有効な効果を与える。

運悪くSマインを踏んでしまった場合、Sマインの埋設方向に足を向けて地面に伏せる、と米軍マニュアルには記載がある。




■Sマインの分解 その1

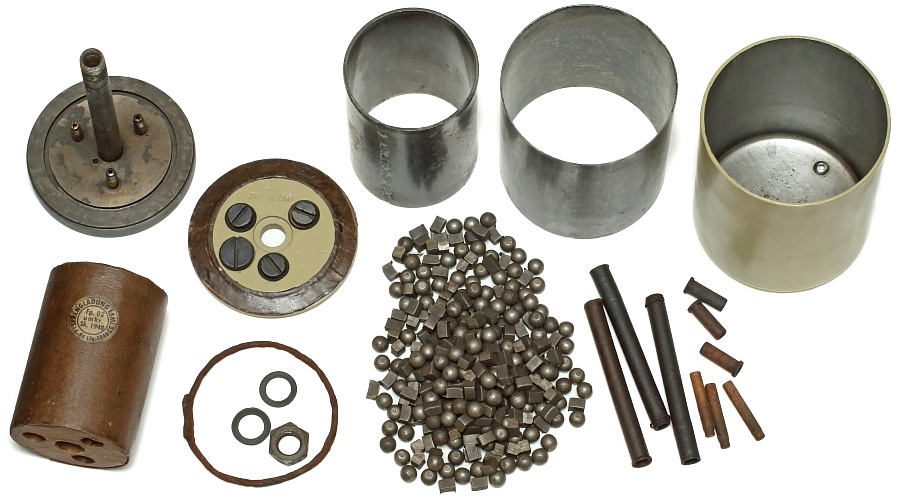

Sマインはやや複雑な内部機構となっているが分解は容易に行える。

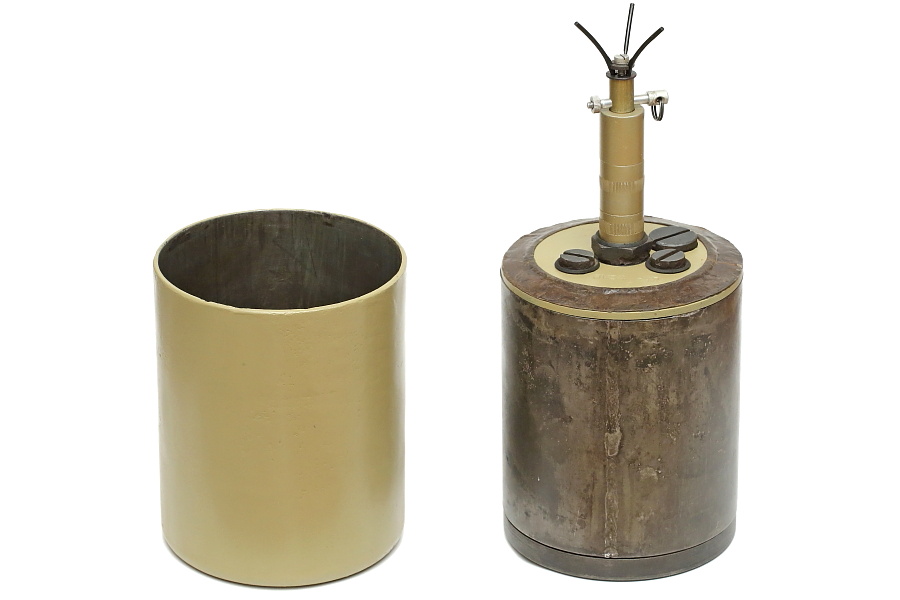

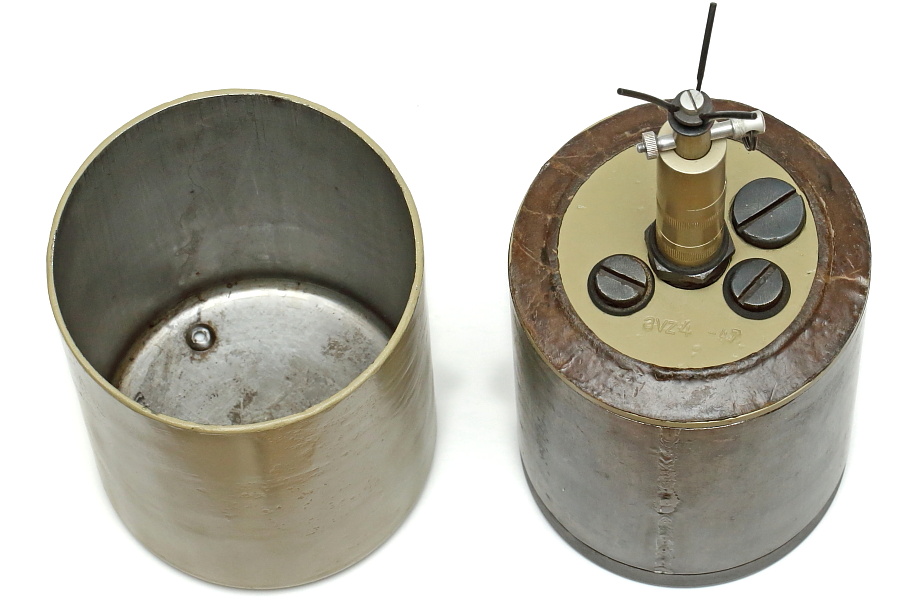

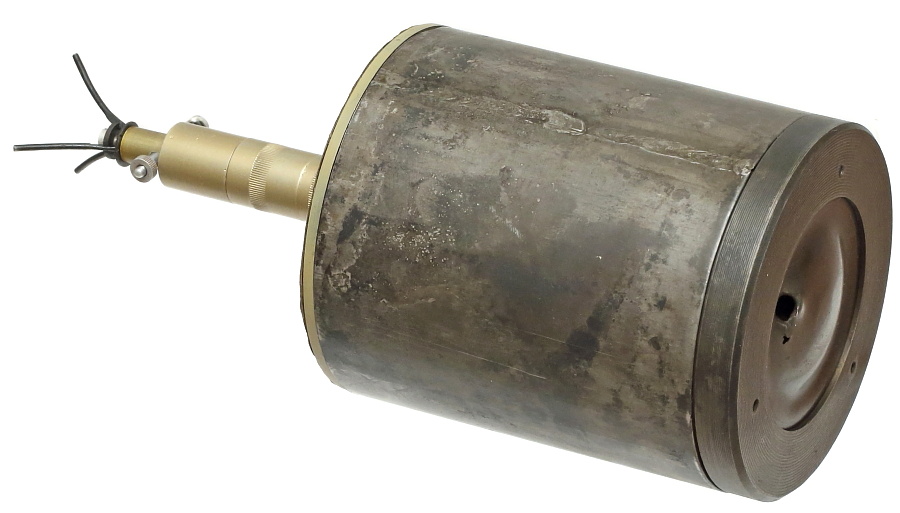

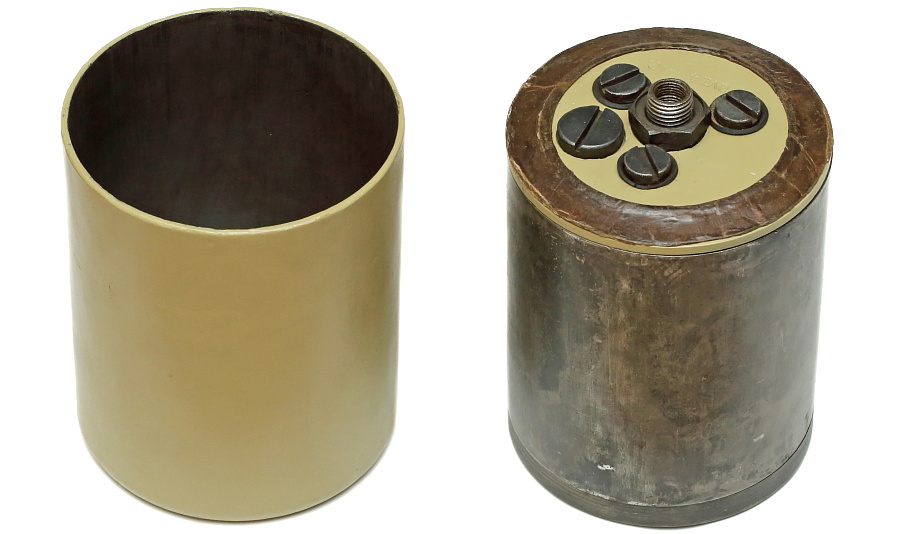

外装ケースから引き抜いたSマイン本体。これが空中へ打ち上げられる。ケースとは底部に設けられた3本のマイナスネジで固定される。

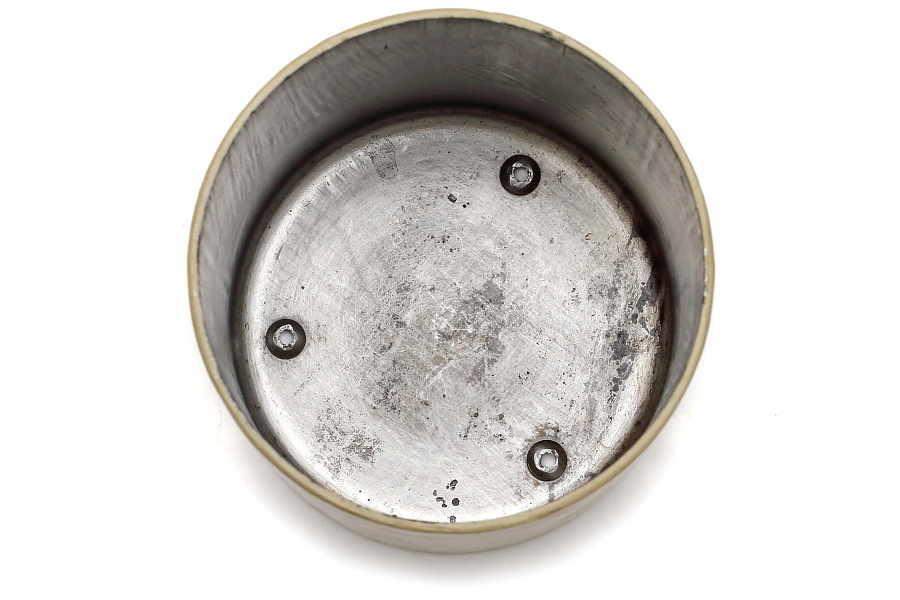

外装ケースは単純なカップ型。底部に3か所のネジ穴があり、内側は表面処理が無く金属地そのまま。

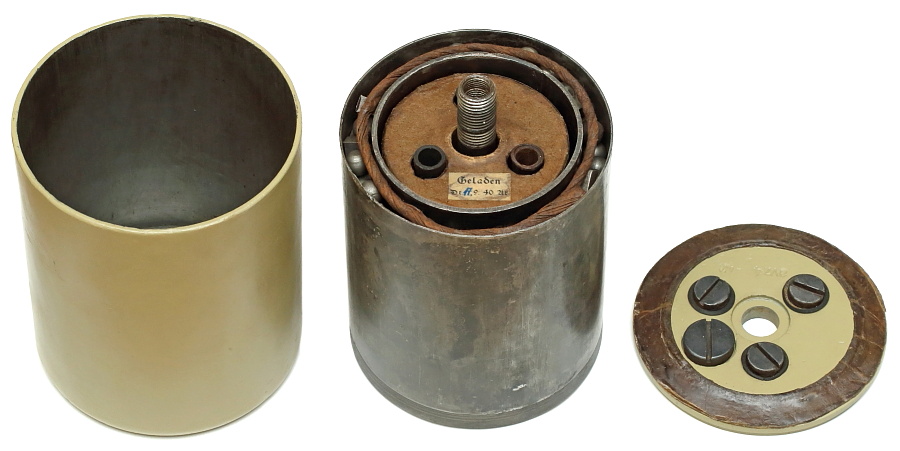

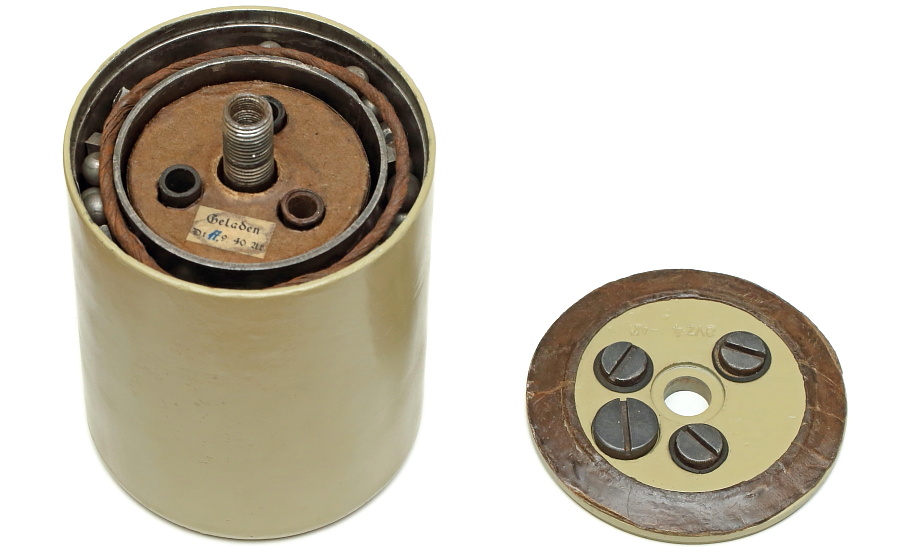

フタ中央の雷管取り付け基部の六角ナットを外すと、フタが外れる。

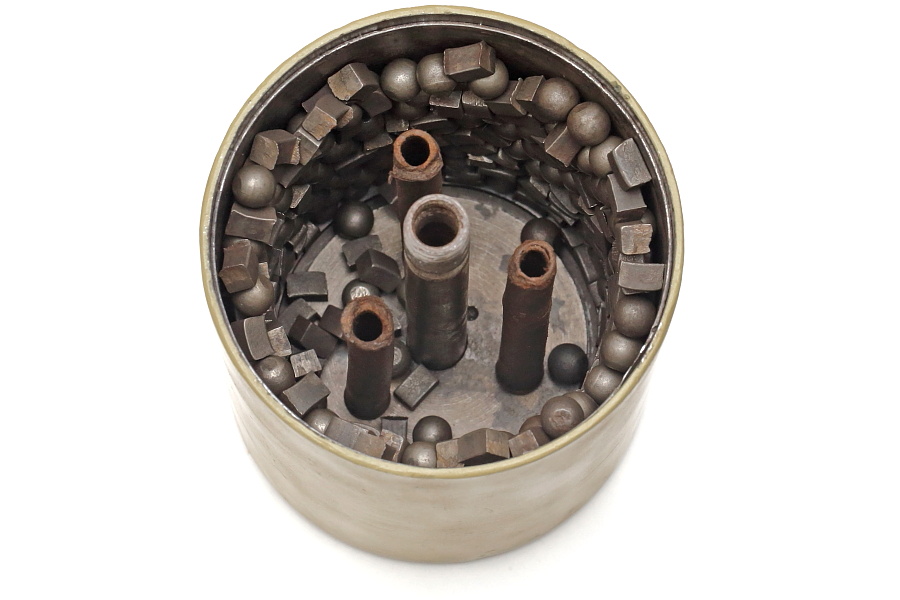

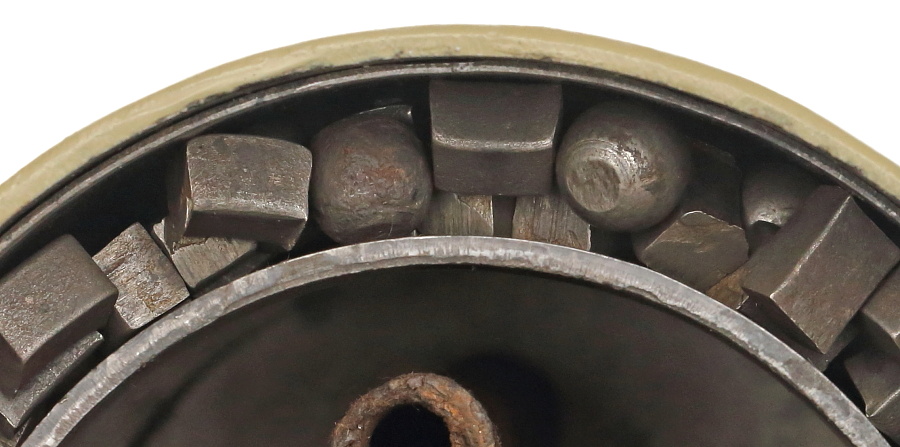

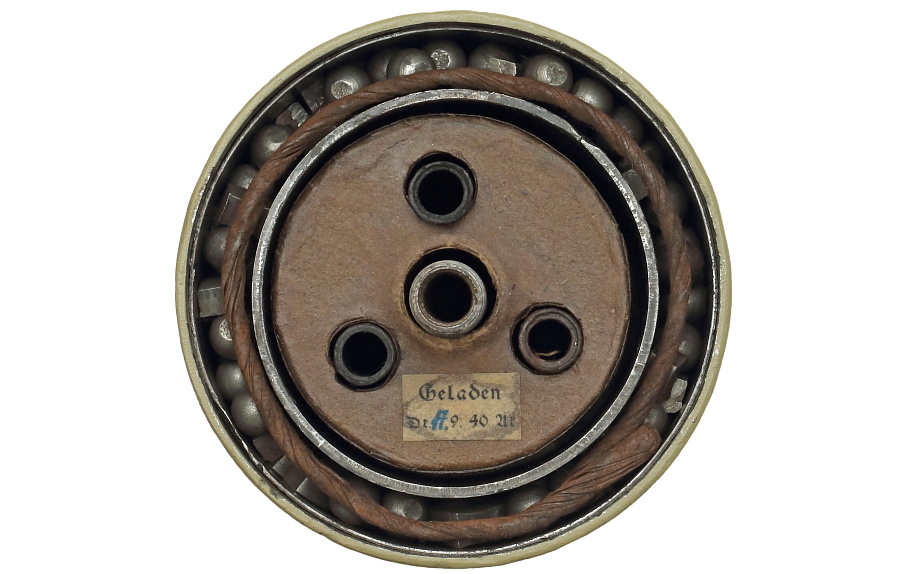

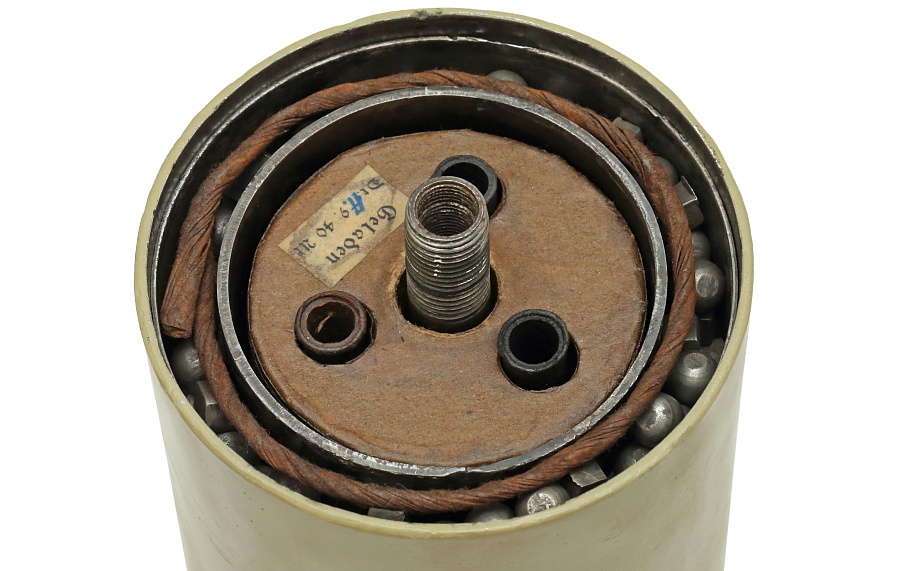

信管取り付け筒の周囲には3本の火管が並び、その周囲にはTNT火薬が充填されている。スチール製筒で仕切られた外周には鉄球と鉄片が収まる。

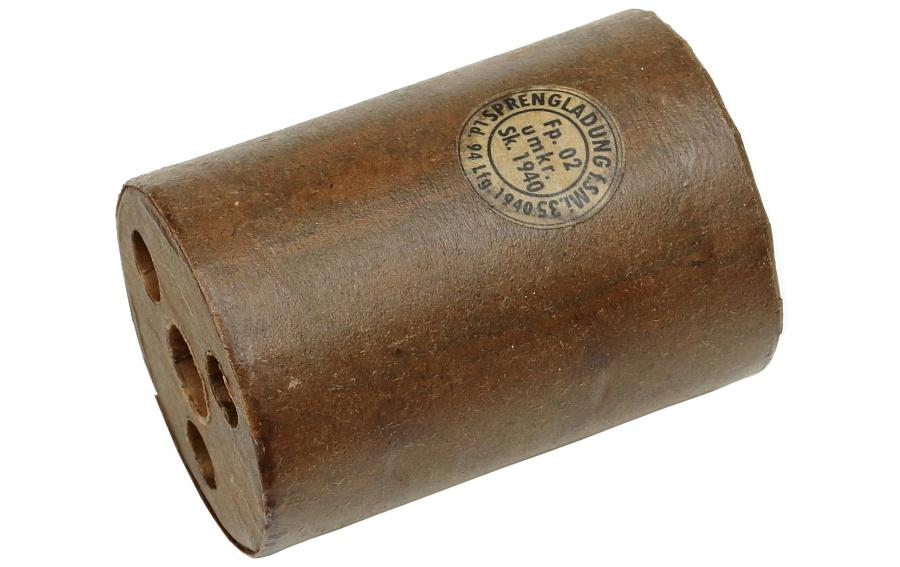

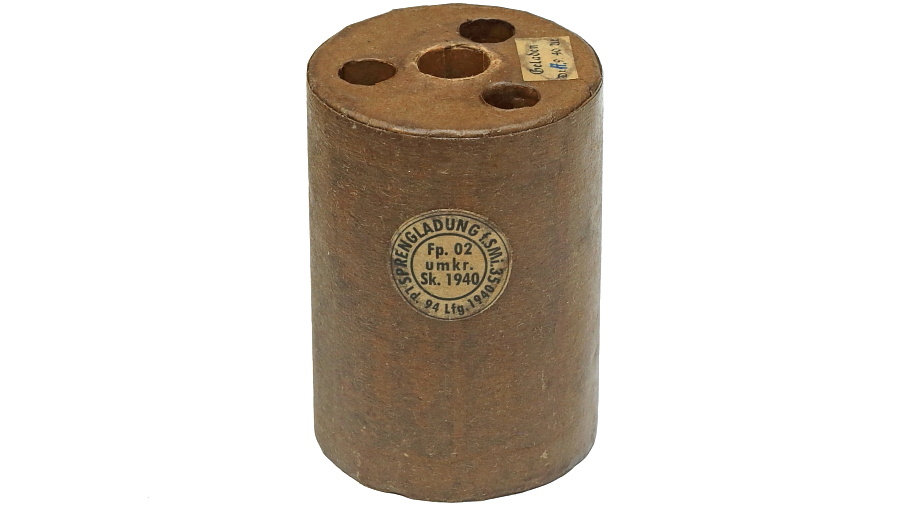

内部に充填されたTNT火薬を模したリプロ品。実物のTNTがどのような形状であったのかを示す資料が無いので、オリジナル品にどこまで忠実に再現されているかは不明。

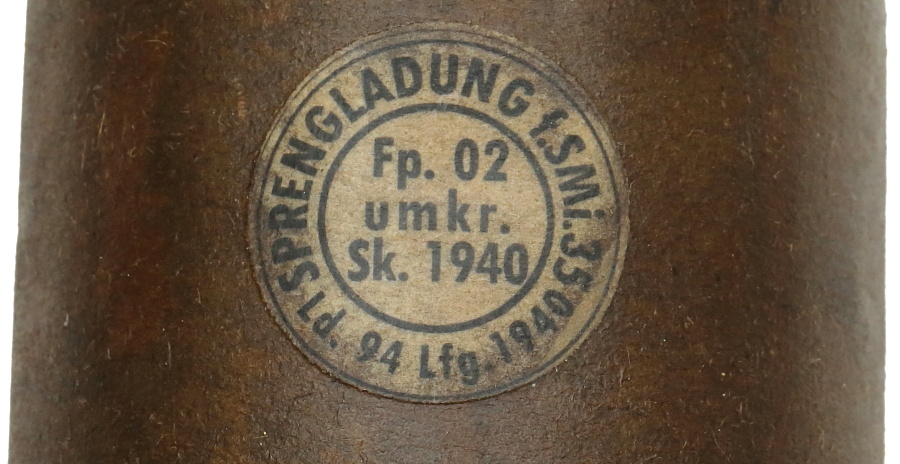

Sマイン35用の炸薬を示す側面ラベルにはTNTを示す「Fp.02」、再結晶したTNTを示す「umkr.」、1940年の第94ロットなどの情報が確認できる。

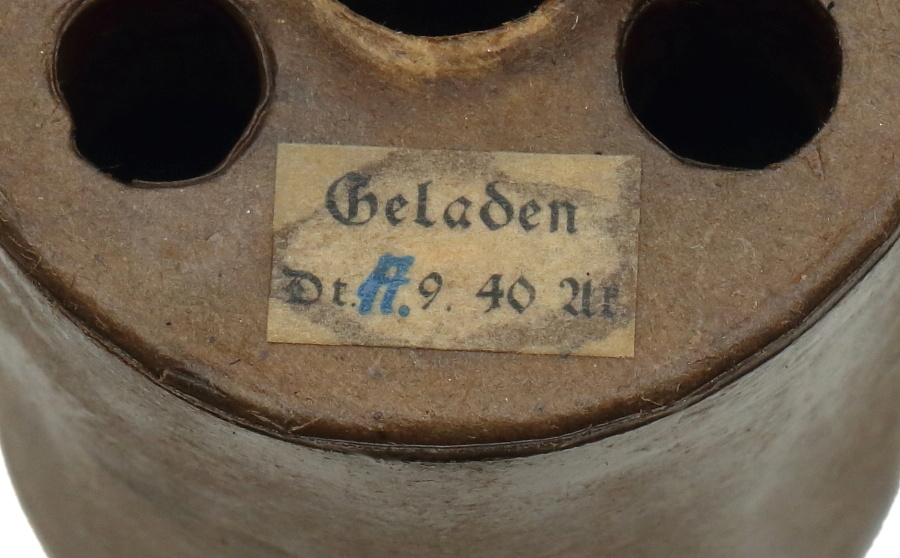

上部にはTNT火薬を充填した日時が表示されていると思われるラベル。




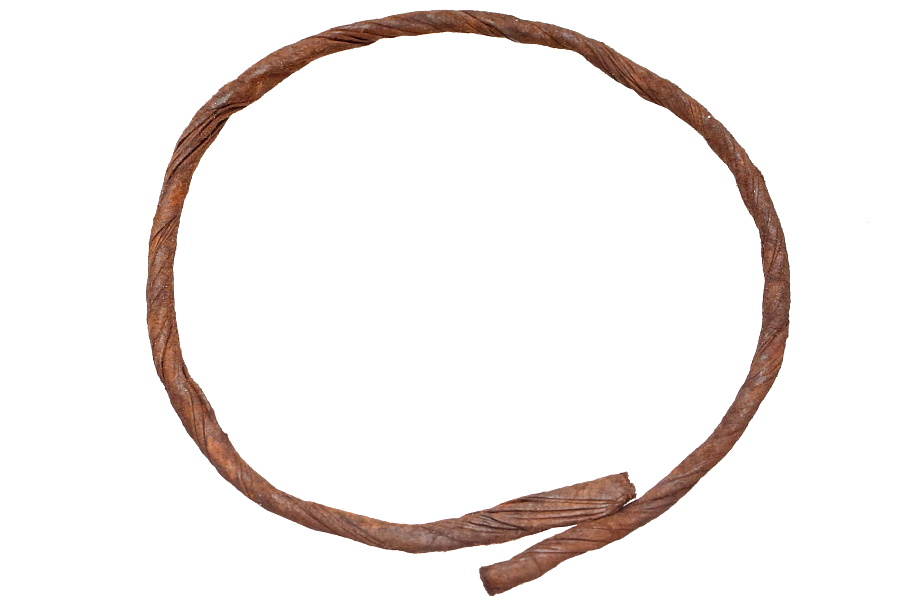

フタと鉄球の間にある紙製の緩衝材。

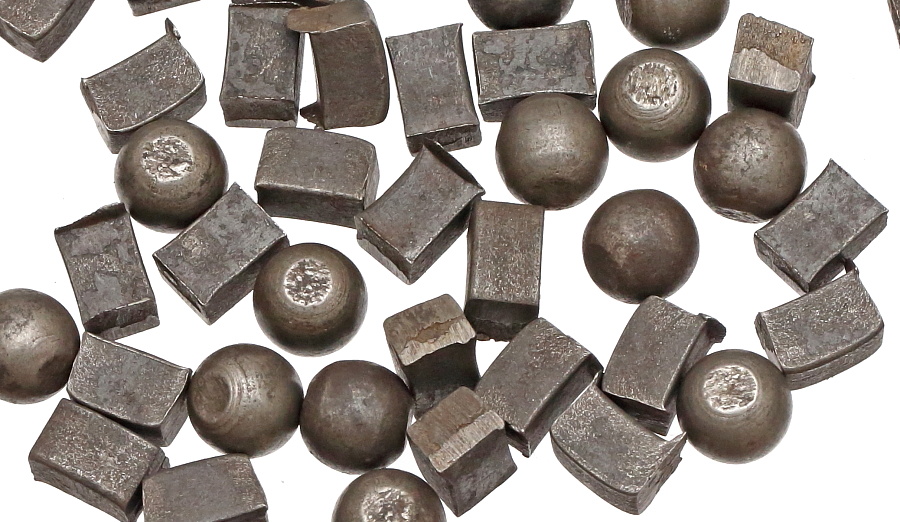

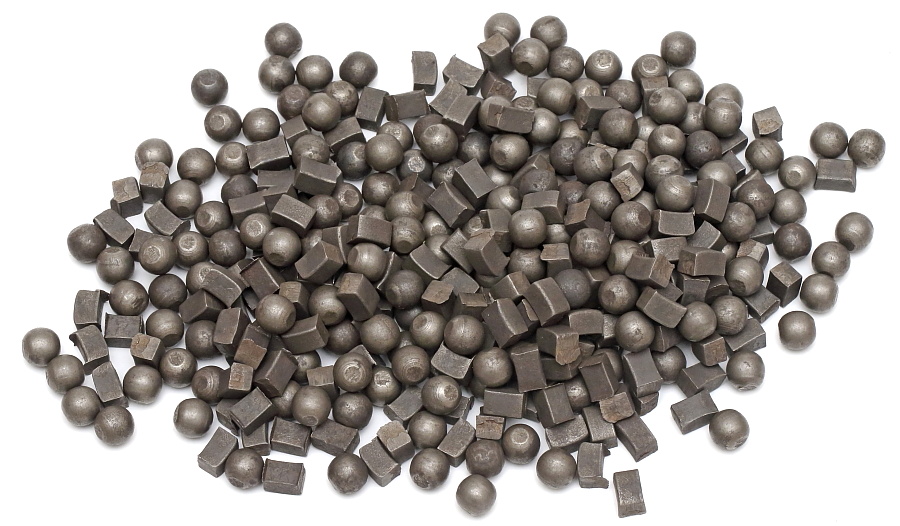

直径9㎜、重量3.5gの鉄球170個、9×6.5×6㎜、重量2.6gの鉄片190個を内蔵(合計重量1,090g)。TNT火薬の爆発によってこれが飛散する。
