■Sマイン 35 / Schrapnellmine 35

















「Sマイン 35」は1935年に開発・導入が進められたが、実際の量産・部隊配備は大幅に遅れた。1935年1月の時点で工兵大隊への装備は1936年初頭と見込まれていたものの、最初の1,000個が納入されたのは1938年8月であった。その後は急速に生産が拡大し、1939年2月までに約38万個が納入されている。生産遅延の正確な原因は明らかではないが、点火・信管系に問題があったとされる。

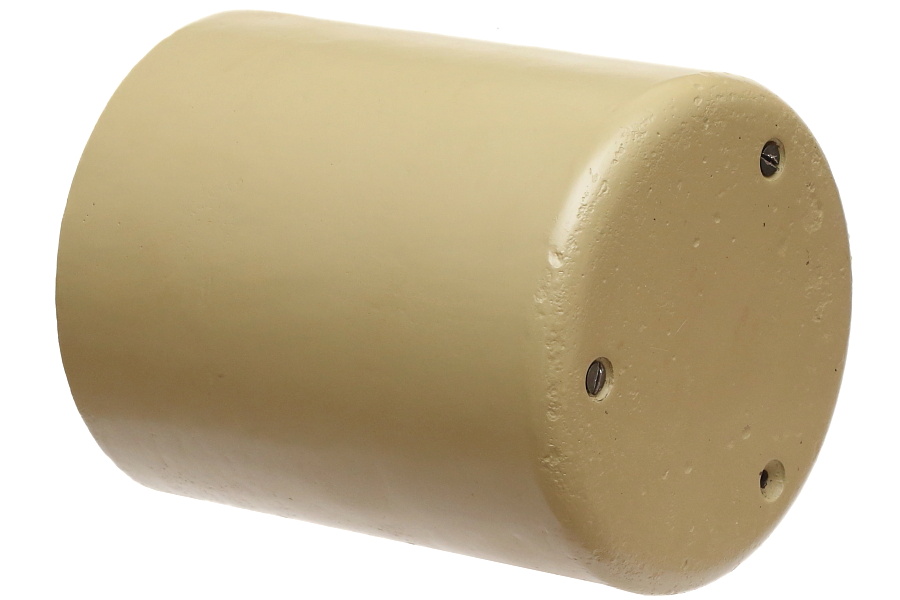

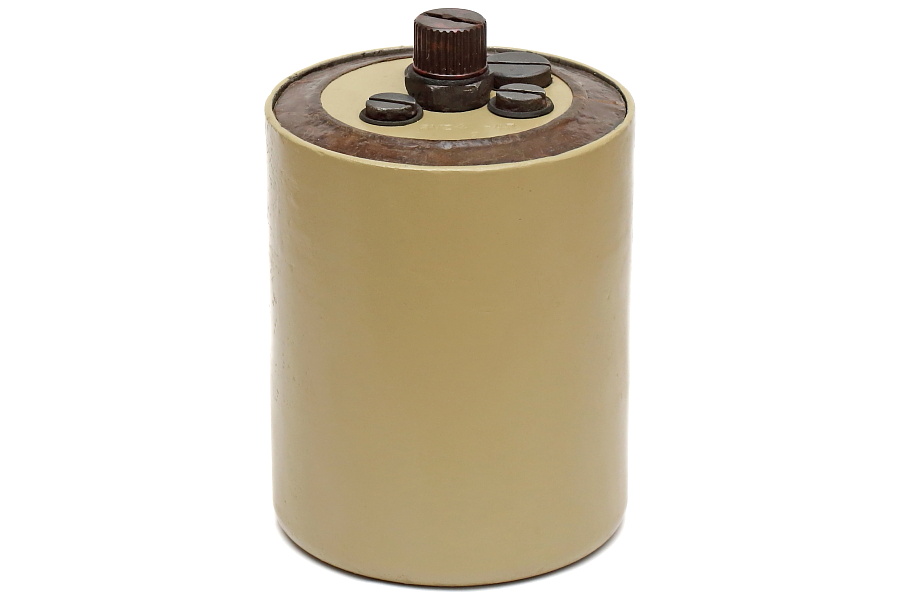

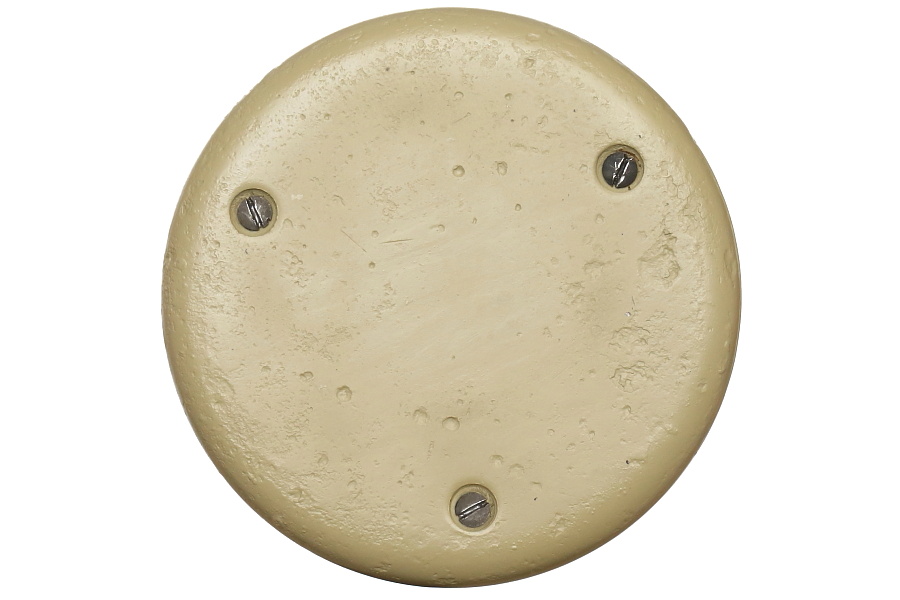

空中へ打ち上げられるSマイン本体はスチール製のカップ型容器に収まっているため、外観は非常にシンプル。上部中央に取り付ける起爆用信管は、信管上部に荷重が加わることで作動する圧力地雷と、Z.Z.35引張式信管とワイヤーを組み合わせたワイヤー地雷の二つの方法で使用された。

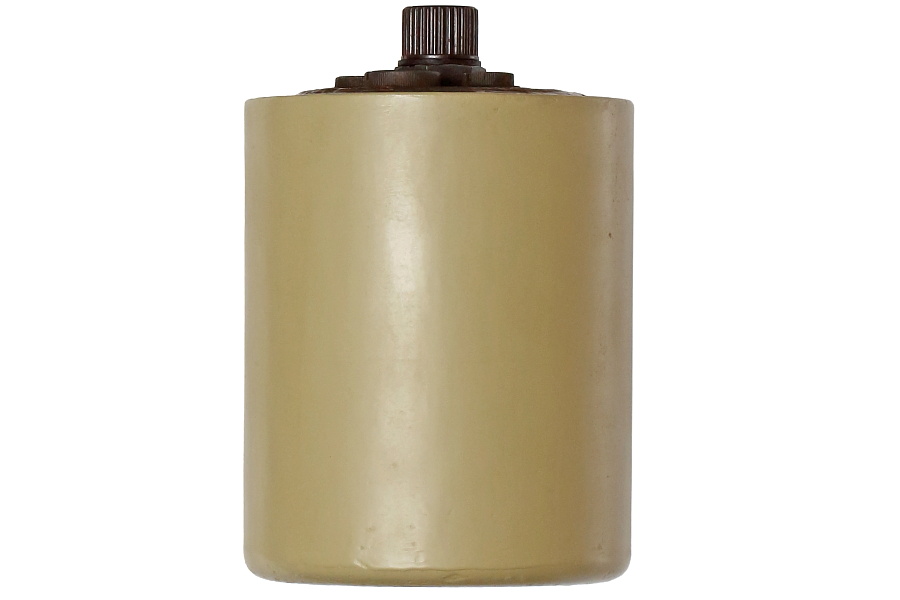

高さ143㎜(上部の樹脂製キャップを外した状態)、直径103㎜。重量は3,849g(掲載品の重量にTNT火薬182gを足した重さ)。

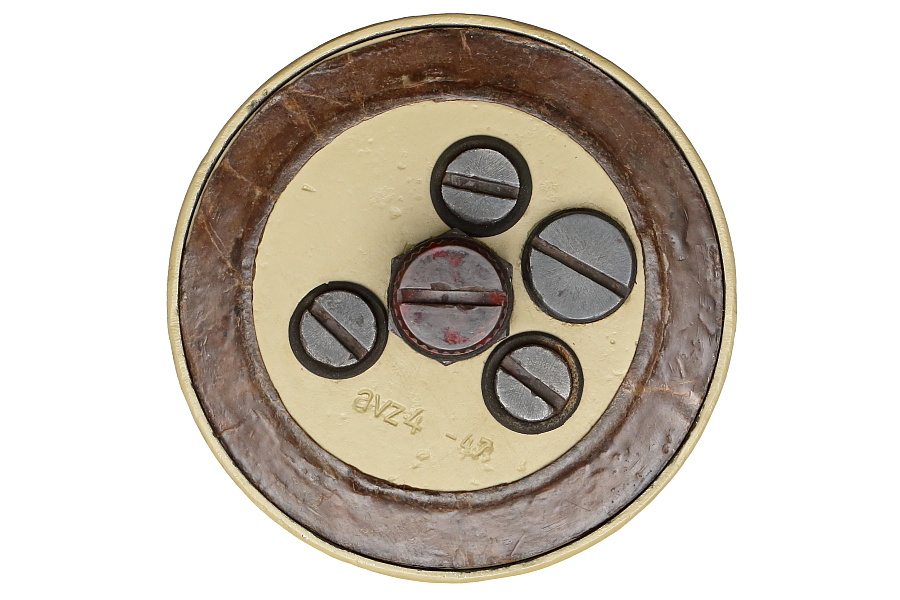

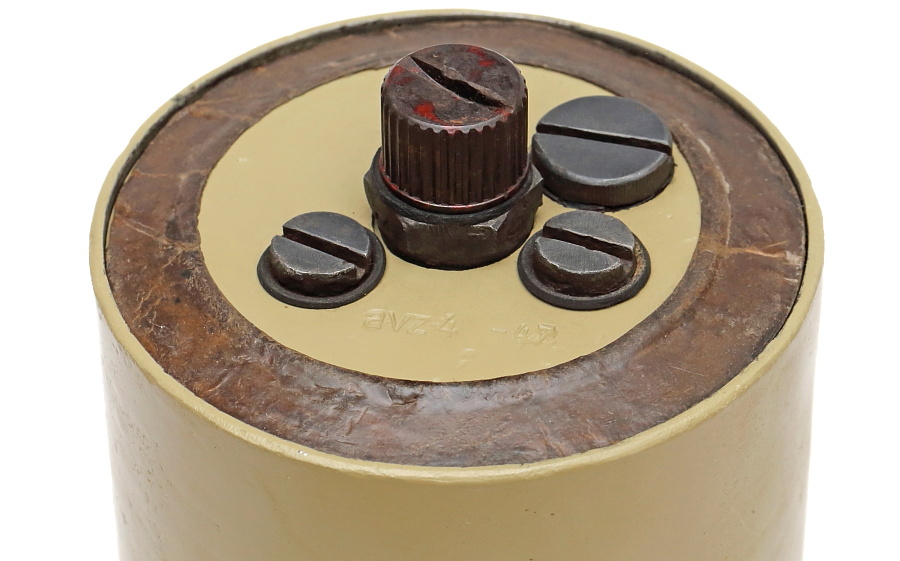

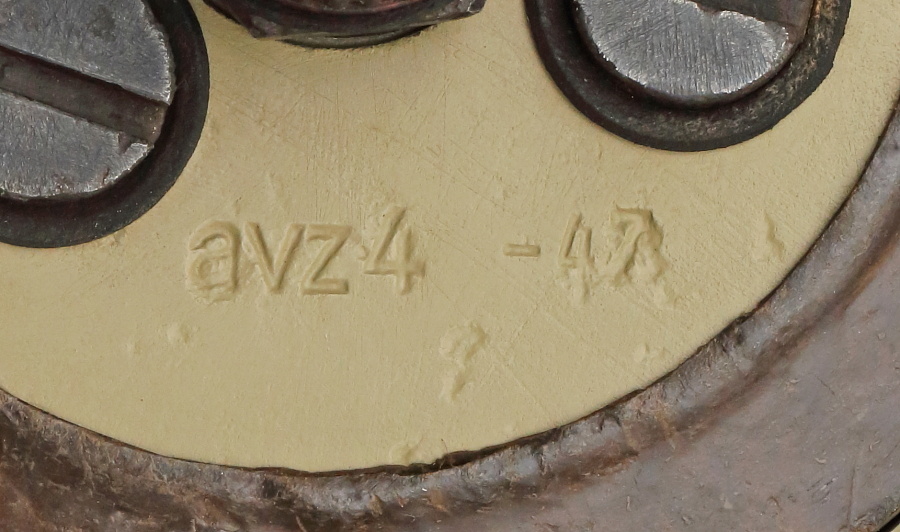

フタ上面の刻印。製造メーカーコード「avz」、1944年製造を示す「4」、不鮮明だが「-47」と読めそうな刻印は製造番号かロット番号の可能性がある。Sマイン本体は内部も含め他の刻印は一切確認できない。

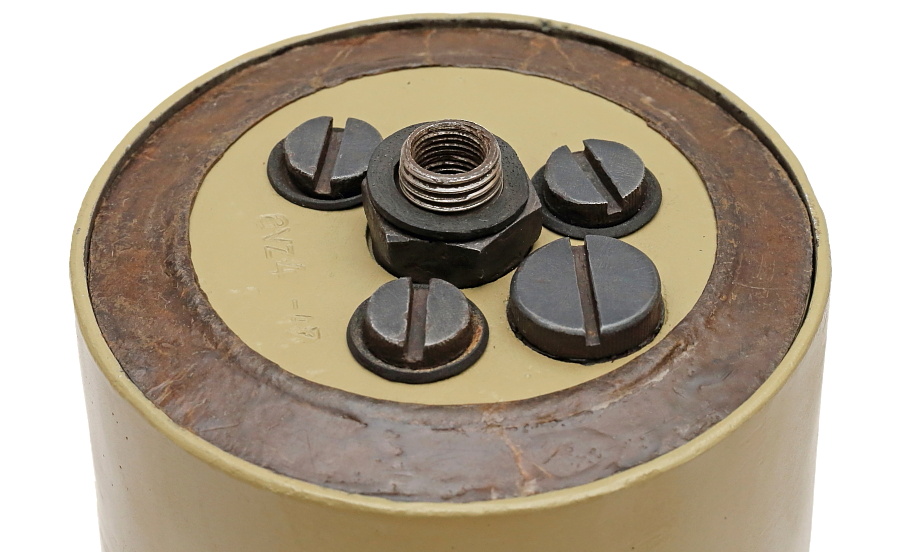

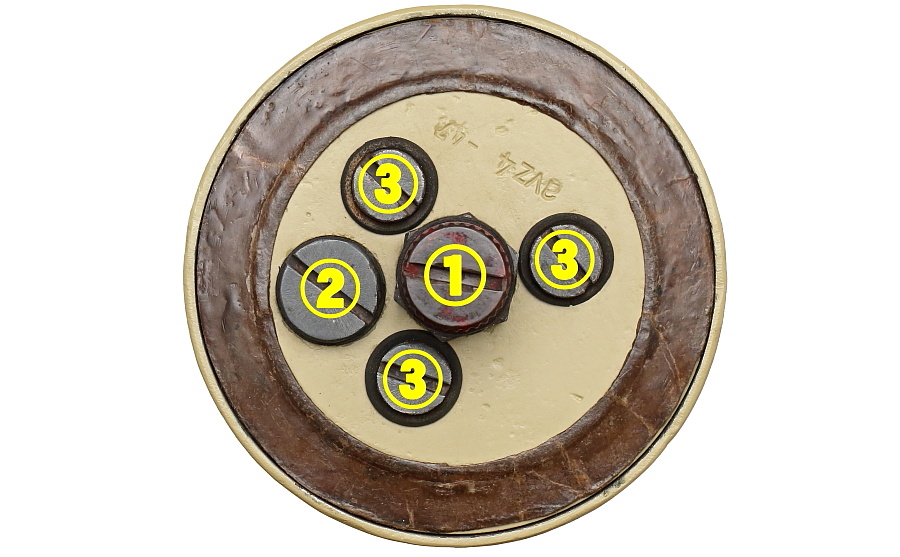

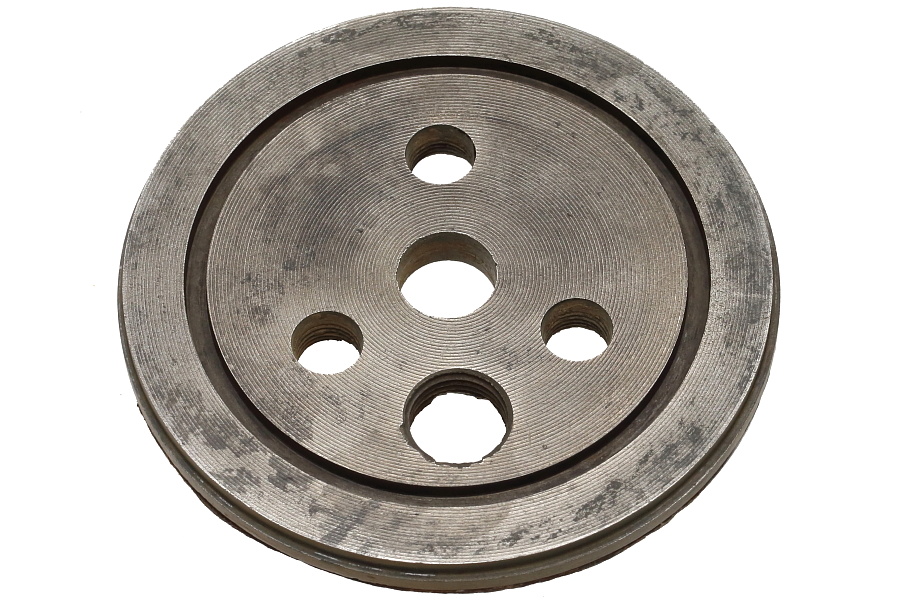

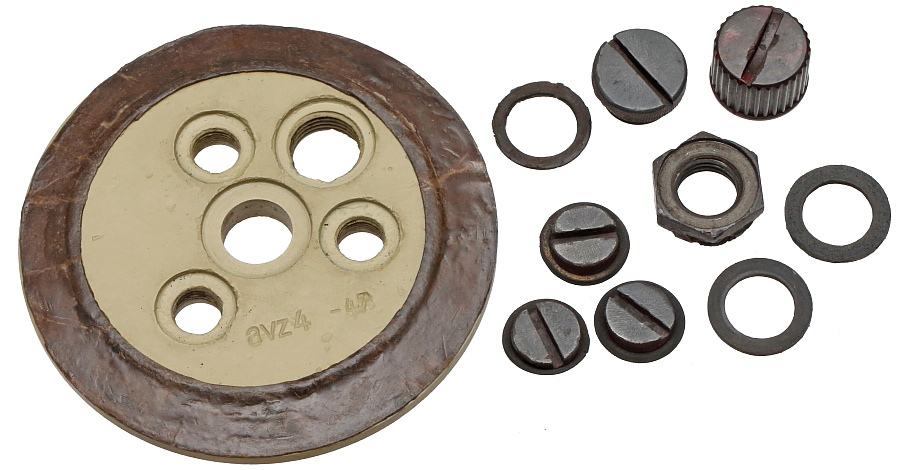

Sマイン上部のフタは、「1」信管取り付け部、「2」生産時の装薬(TNT)充填に関係するネジ(このネジは部隊運用には関係しない)、「3」TNT火薬用火管取り付けネジが配置されている。各ネジには防水用のゴム製Oリングが挟まる。目的は不明だが周囲にはロウを塗布したような質感の厚紙が貼られている。

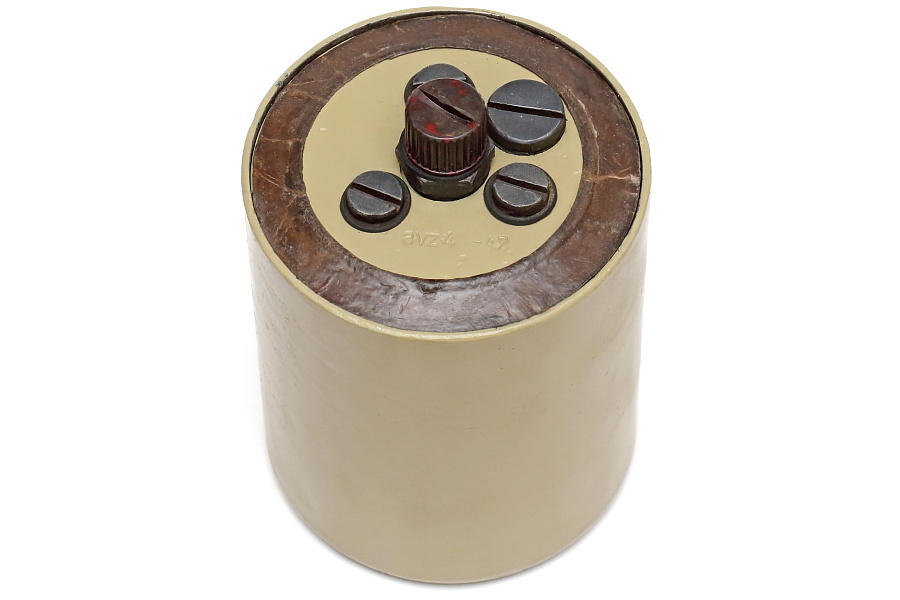

中央の雷管取り付け部は樹脂製のキャプが付く。径の異なる信管が装着できるよう、外側と内側にそれぞれネジが切ってある。

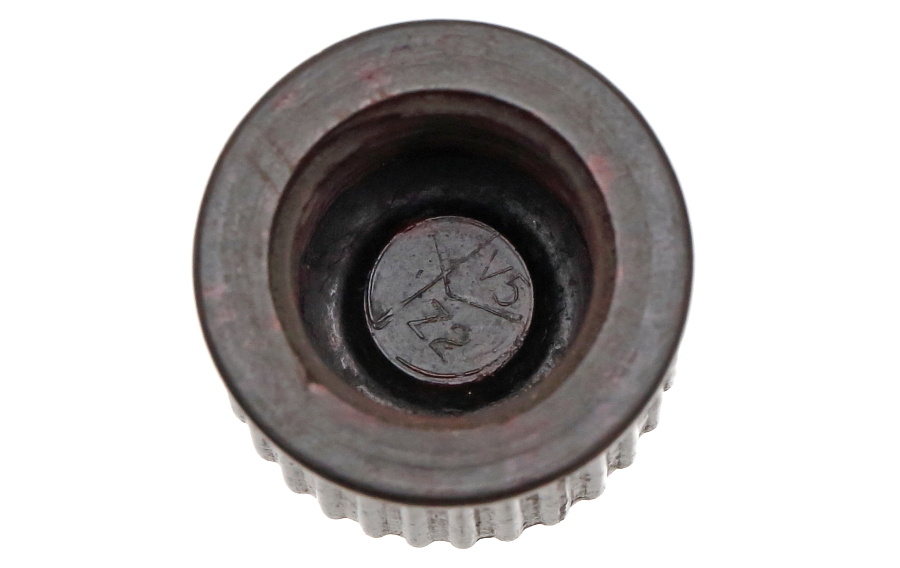

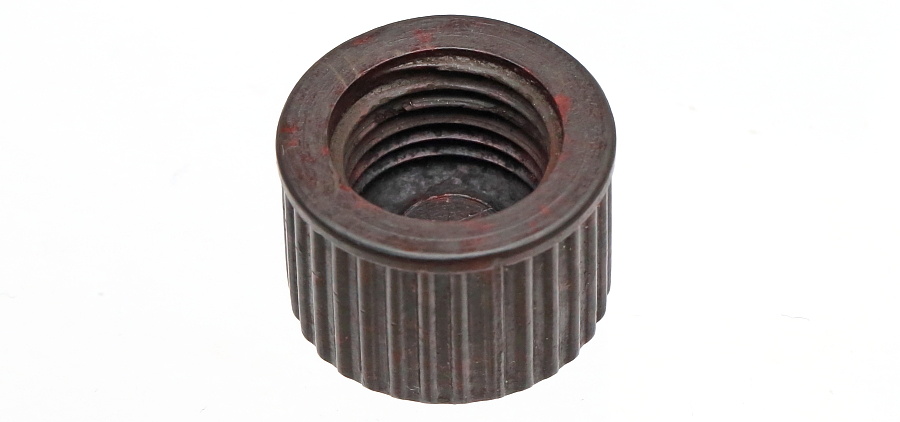

キャップの内側には樹脂の種類を示すコード「Z2」と製造メーカーコード「V5」が確認できる。「Z2」はセルロースフィラーを含むベークライト樹脂を示すようだ。

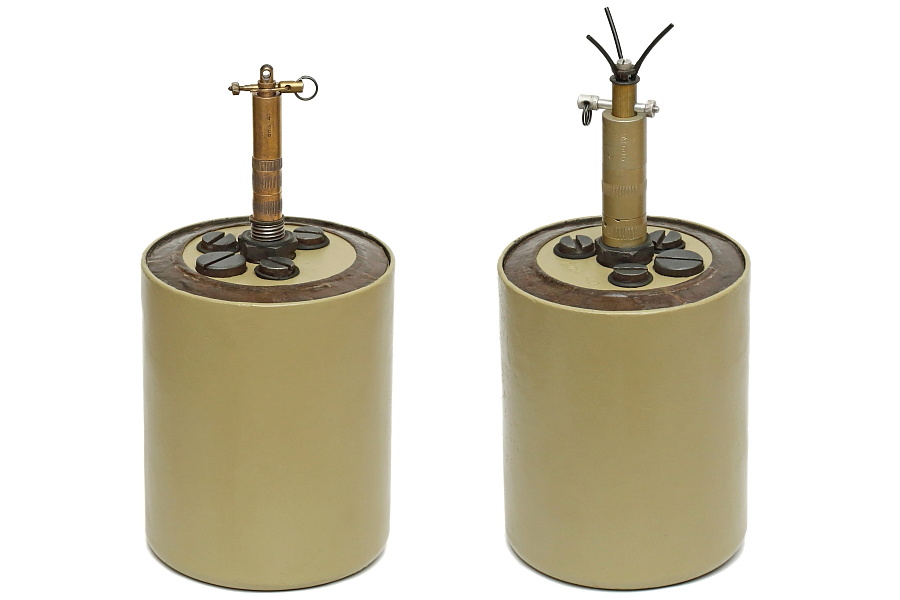

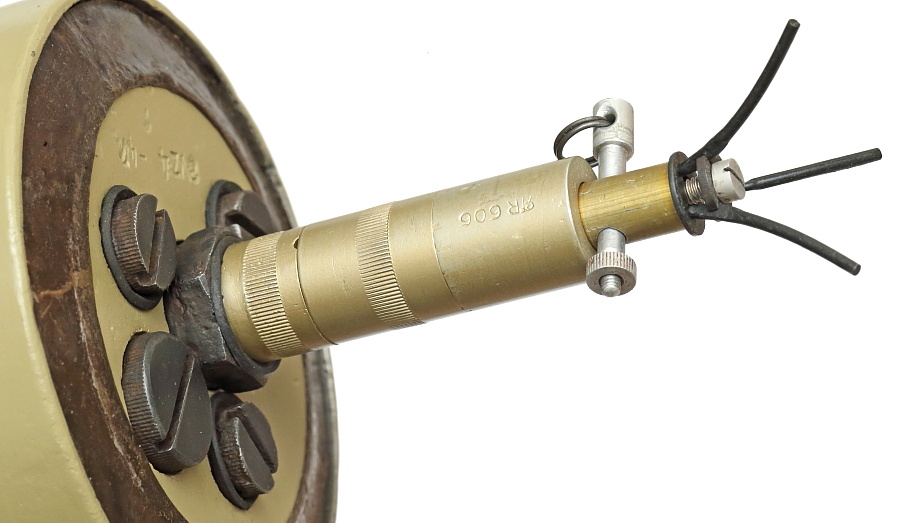

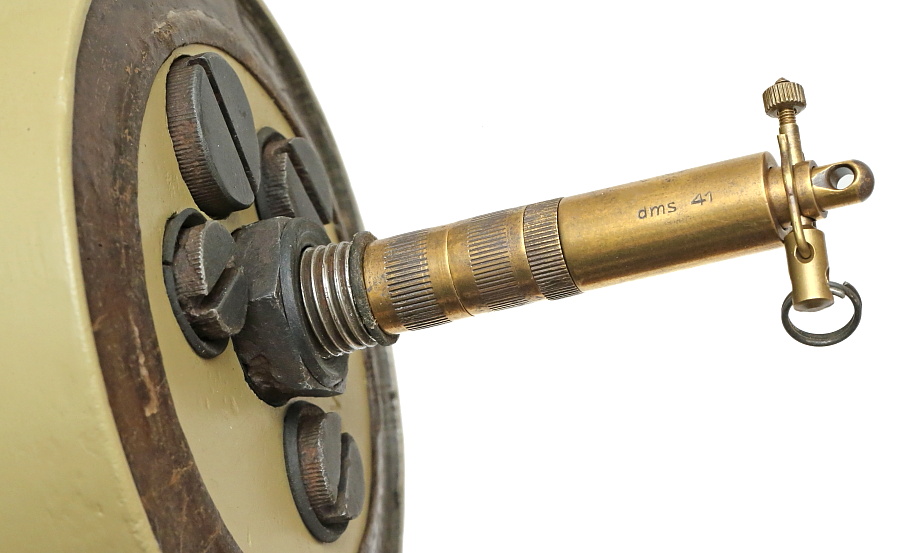

感圧式信管、引っ張り式信管のどちらも取り付け可能。別ページで紹介しているアダプターを使えば複数の信管取り付けにも対応する。
